品中心.png)
于我們.png)

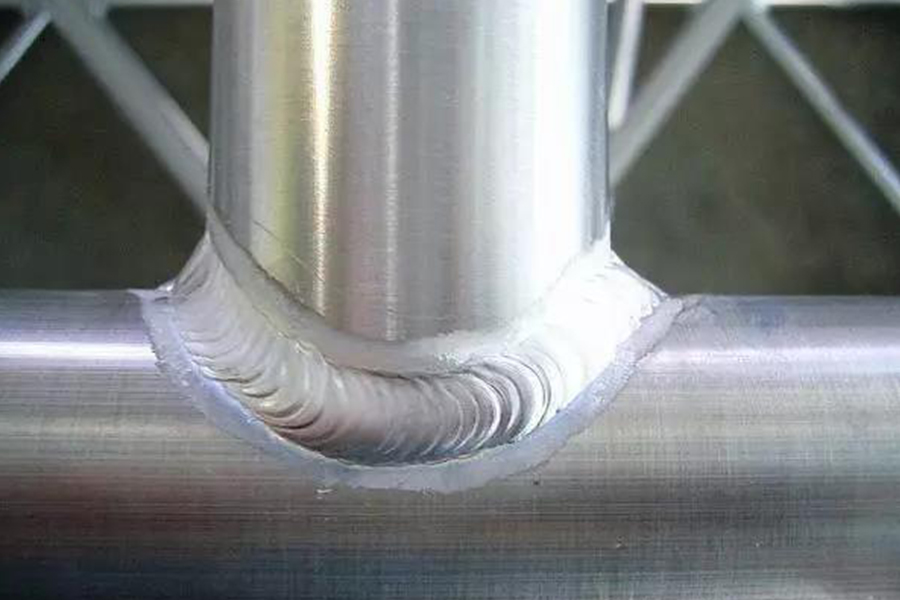

鋁及鋁合金焊絲的選擇主要根據(jù)母材的種類，對接頭抗裂性能、力學性能及耐蝕性等方面的要求綜合考慮。有時當某項成為主要矛盾時，則選擇焊絲就著重從解決這個主要矛盾入手，兼顧其它方面要求。一般情況下，焊接鋁及鋁合金都采用與母材成分相同或相近牌號的焊絲，這樣可以獲得較好的耐蝕性；但焊接熱裂傾向大的熱處理強化鋁合金時，選擇焊絲主要從解決抗裂性入手，這時焊絲的成分與母材的差別就很大。
1、燒穿
產(chǎn)生原因：
a、熱輸入量過大；
b、坡口加工不當，焊件裝配間隙過大；
c、點固焊時焊點間距過大，焊接過程中產(chǎn)生較大的變形量。
防止措施：
a、適當減小焊接電流、電弧電壓，提高焊接速度；
b、大鈍邊尺寸，減小根部間隙；
c、適當減小點固焊時焊點間距。
2、氣孔
產(chǎn)生原因：
a、母材或焊絲上有油、銹、污、垢等；
b、焊接場地空氣流動大，不利于氣體保護；
c、焊接電弧過長，降低氣體保護效果；
d、噴嘴與工件距離過大，氣體保護效果降低；
e、焊接參數(shù)選擇不當；
f、重復起弧處產(chǎn)生氣孔；
g、保護氣體純度低，氣體保護效果差；
h、周圍環(huán)境空氣濕度大。
防止措施：
a、焊前仔細清理焊絲、焊件表面的油、污、銹、垢和氧化膜，采用含脫氧劑較高的焊絲；
b、合理選擇焊接場所；
c、適當減小電弧長度；
d、保持噴嘴與焊件之間的合理距離范圍；
e、盡量選擇較粗的焊絲，同時增加工件坡口的鈍邊厚度，一方面可以允許使用大電流，另一方面也使焊縫金屬中焊絲比例下降，這對降低氣孔率是行之有效的；
f、盡量不要在同一部位重復起弧，需要重復起弧時要對起弧處進行打磨或刮除；一道焊縫一旦起弧要盡量焊長些，不要隨意斷弧，以減少接頭量，在接頭處需要有一定焊縫重疊區(qū)；
g、換保護氣體；
h、檢查氣流大小；
i、預熱母材；
j、檢查是否有漏氣現(xiàn)象和氣管損壞現(xiàn)象；
k、在空氣濕度較低時焊接，或采用加熱系統(tǒng)。
3、電弧不穩(wěn)
產(chǎn)生原因：
電源線連接、污物或者有風。
防止措施：
a、檢查所有導電部分并使表面保持清潔；
b、將接頭處的臟物清除掉；
c、盡量不要在能引起氣流紊亂的地方進行焊接。
4、焊縫成型差
產(chǎn)生原因：
a、焊接規(guī)范選擇不當；
b、焊槍角度不正確；
c、焊工操作不熟練；
d、導電嘴孔徑太大；
e、焊絲、焊件及保護氣體中含有水分。
防止措施：
a、反復調(diào)試選擇合適的焊接規(guī)范；
b、保持合適的焊槍傾角；
c、選擇合適的導電嘴孔徑；
d、焊前仔細清理焊絲、焊件，保證氣體的純度。
5、未焊透
產(chǎn)生原因：
a、焊接速度過快，電弧過長；
b、坡口加工不當，裝備間隙過小；
c、焊接規(guī)范過小；
d、焊接電流不穩(wěn)定。
防止措施：
a、適當減慢焊接速度，壓低電弧；
b、適當減小鈍邊或增加根部間隙；
c、增加焊接電流及電弧電壓，保證母材足夠的熱輸入能量；
d、增加穩(wěn)壓電源裝置
e、細焊絲有助于提高熔深，粗焊絲提高熔敷量，應酌情選擇。
6、未熔合
產(chǎn)生原因：
a、焊接部位氧化膜或銹跡未清除干凈；
b、熱輸入不足。
防止措施：
a、焊前清理待焊處表面
b、提高焊接電流、電弧電壓，減小焊接速度；
c、對于厚板采用U型接頭，而一般不采用V型接頭。
7、裂紋
產(chǎn)生原因：
a、結(jié)構(gòu)設計不合理，焊縫過于集中，造成焊接接頭拘束應力過大；
b、熔池過大、過熱、合金元素燒損多；
c、焊縫末端的弧坑冷卻快；
d、焊絲成分與母材不匹配；
e、焊縫深寬比過大。
防止措施：
a、正確設計焊接結(jié)構(gòu)，合理布置焊縫，使焊縫盡量避開應力集中區(qū)，合理選擇焊接順序；
b、減小焊接電流或適當增加焊接速度；
c、收弧操作要正確，加入引弧板或采用電流衰減裝置填滿弧坑；
d、正確選用焊絲。
8、夾渣
產(chǎn)生原因：
a、焊前清理不徹底；
b、焊接電流過大，導致導電嘴局部熔化混入熔池而形成夾渣；
c、焊接速度過快。
防止措施：
a、加強焊前清理工作，多道焊時，每焊完一道同樣要進行焊縫清理；
b、在保證熔透的情況下，適當減小焊接電流，大電流焊接時導電嘴不要壓太低；
c、適當降低焊接速度，采用含脫氧劑較高的焊絲，提高電弧電壓。
9、咬邊
產(chǎn)生原因：
a、焊接電流太大，焊接電壓太高；
b、焊接速度過快，填絲太少；
c、焊槍擺動不均勻。
防止措施：
a、適當?shù)恼{(diào)整焊接電流和電弧電壓；
b、適當增加送絲速度或降低焊接速度；
c、力求焊槍擺動均勻。
10、焊縫污染
產(chǎn)生原因：
a、不適當?shù)谋Ｗo氣體覆蓋；
b、焊絲不潔；
c、母材不潔。
防止措施：
a、檢查送氣軟管是否有泄漏情況，是否有抽風，氣嘴是否松動，保護氣體使用是否正確；
b、是否正確的儲存焊接材料；
c、在使用其它的機械清理前，先將油和油脂類物質(zhì)清除掉；
d、在使用不銹鋼刷之前將氧化物清除掉。
11、送絲性不良
產(chǎn)生原因：
A、導電嘴與焊絲打火；
b、焊絲磨損；
c、噴弧；
d、送絲軟管太長或太緊；
e、送絲輪不適當或磨損；
f、焊接材料表面毛刺、劃傷、灰塵和污物較多。
防止措施：
a、降低送絲輪張力，使用慢啟動系統(tǒng)；
b、檢查所有焊絲接觸表面情況并盡量減少金屬與金屬的接觸面；
c、檢查導電嘴情況及送絲軟管情況，檢查送絲輪狀況；
d、檢查導電嘴的直徑大小是否匹配；
e、使用耐磨材料以避免送絲過程中發(fā)生截斷情況；
f、檢查焊絲盤磨損狀況；
g、選擇合適的送絲輪尺寸，形狀及合適的表面情況；
h、選擇表面質(zhì)量較好的焊接材料。
12、起弧不良
產(chǎn)生原因：
a、接地不良；
b、導電嘴尺寸不對；
c、沒有保護氣體。
防止措施：
a、檢查所有接地情況是否良好，使用慢啟動或熱起弧方式以方便起弧；
b、檢查導電嘴內(nèi)空是否被金屬材料堵塞；
c、使用氣體預清理功能；
d、改變焊接參數(shù)。
